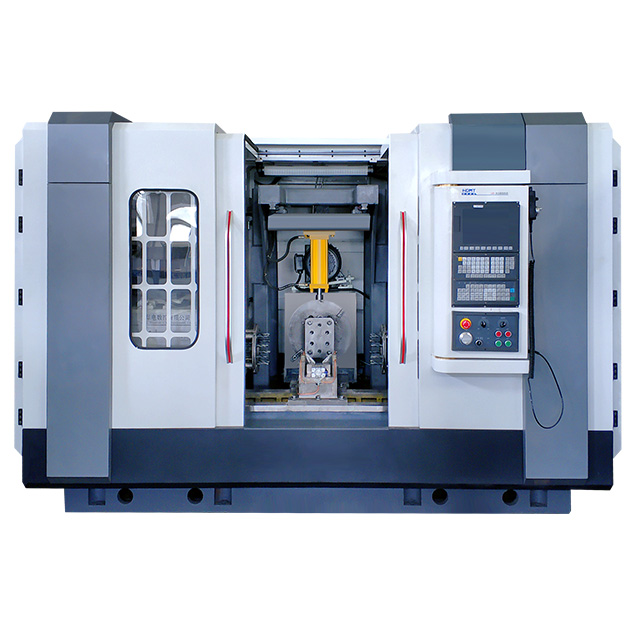

全防护液压卧式组合多孔钻床全自动多孔钻床

华电生产三面多孔钻床同时加工阀门的三个面多孔一次加工完成,一个阀门只需装卸一次,省时省力。

  • 液压卧式组合钻床
  • HDMT
    全防护液压卧式组合多孔钻床是公司最新研制、国内首创的多孔加工设备,它除具有传统钻床的钻孔加工功能外,最大的优点是解决了以往传统钻床只能单孔逐个加工,对多孔器件进行钻孔时,由于孔距分布不均,需要制作不同尺寸的钻模而带来的加工效率低下等问题。
本机床可对各种法兰面、汽车缸 体等多孔器件进行圆、椭圆、菱形、三角形等不规则分布的圆孔进行加工并一次成形,极大提高了产品的加工精确度,提高生产效率数十倍。

机床主要特点

1、本全防护液压卧式组合多孔钻床进给全部采用华电专用数控系统(或选配西门子及发那科数控系统),可以双轴联动实现锥孔、螺纹及球形工序的加工。其数控系统兼容性好、功能强大且容易操作。
    2、进给滑台导轨采用优质灰铸铁,经铸造粗加工、精加工三次回火时效处理,充分消除残余内应力,导轨表面采用超音频淬火处理硬度达到HRC55,通过高精度导轨磨加工,保证机床精度、刚性、稳定性。
    3、传动部件采用精密滚珠丝杠传动并采用插补措施消除间隙,保证机床传动加工平稳。
    4、动力头采用三级手动变速配上大功率电机,实现低速大扭矩,可承受重切削负载,提高加工效率。
    5、工装采用液压自动夹紧,提高效率,减少个人劳动强度。
    6、机床采用集中润滑,保证每个运动部件充分润滑,提高机床使用寿命。

机床主要结构

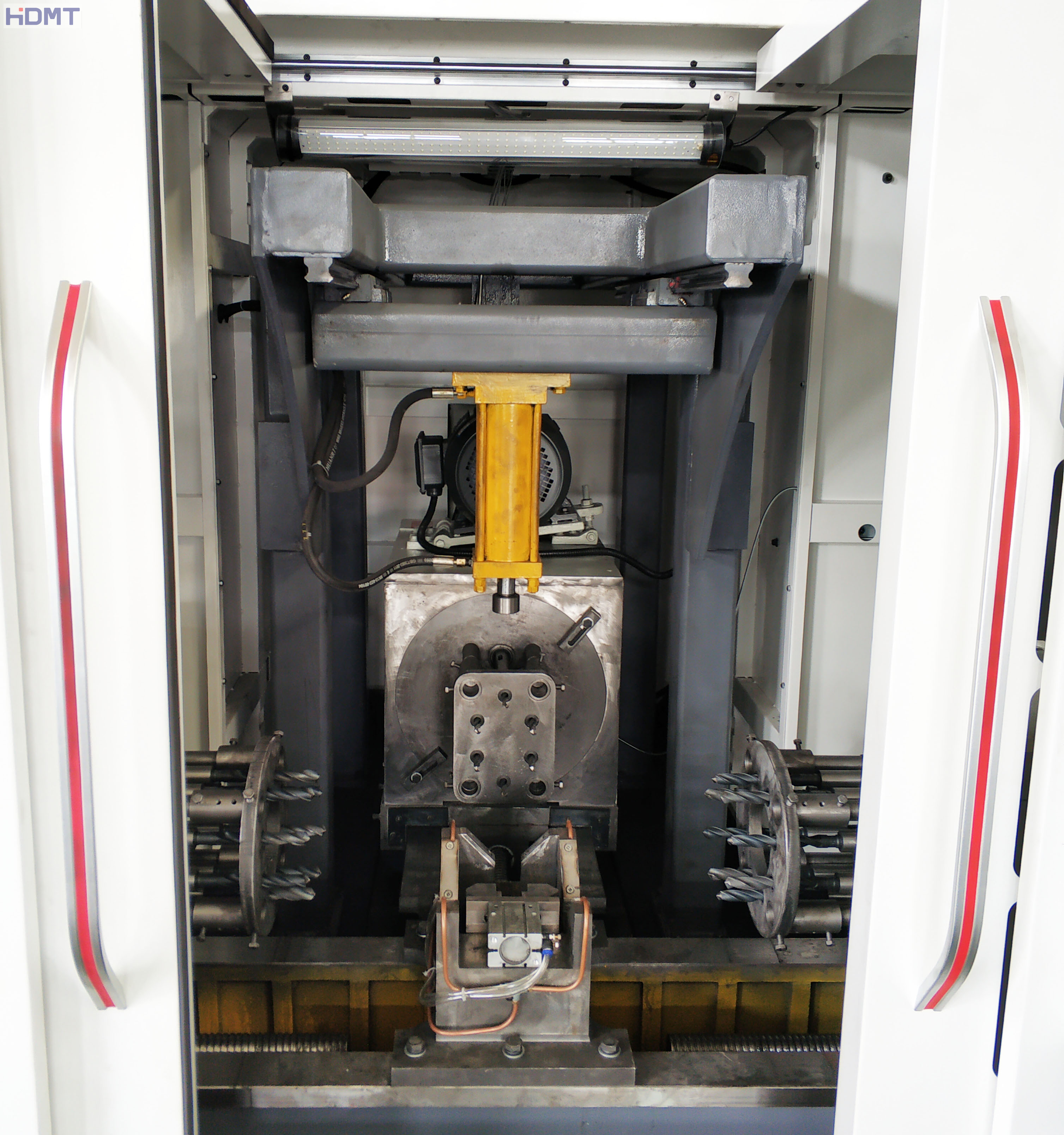

本  三面多孔钻床主要由床身、动力头、进给数控滑台、数控横向进给刀盘、液压工装,并配有独立的电器柜、液压站、集中润滑装置、冷却自动排削装置,高防护。

官网详情2_01

官网详情2_02

官网详情2_03

官网详情2_04

官网详情2_05



全防护液压卧式组合多孔钻床

HD-Z200CY
HD-Z300CY
电源(电压/频率)
380V/50HZ
380V/50HZ
整机功率(KW)
20.2
36.7
最大行程(mm)
380
420
钻杆转速(r/min)
300  450
280  360
钻杆安装(国标)
莫氏2号
莫氏3号
适合钻头(mm)
8-23
18-28
钻孔孔距误差(mm)
0.1
0.1
孔分布圆直径(mm)
60-295
295-440
适合加工孔最小中心距(mm)
36
36
适合加工类型
闸阀、截止阀等三面钻孔工件
闸阀、截止阀等三面钻孔工件
润滑形式
润滑泵润滑
润滑泵润滑
进给方式
液压进给
液压进给
进给速度
无极调速
无极调速
工装形式
液压压紧
液压压紧

售后服务

       1、保证设备包装符合防潮、防雨、防锈、防腐及防震要求,标识清晰无误,使物品安全、及时运抵现场。
2、优质、快捷的技术服务
 (1)为更好地保证设备的正常运行,及时解答用户提出的疑问,帮助用户解决问题,公司特设维护中心,负责各地的设备维护和技术咨询等服务。维护中心由专职工程师负责随时为客户免费提供技术咨询服务。
2)保证在接到用户故障电话后,1000公里以内24小时内赶赴现场,其它地区48小时内赶赴现场,并第一时间解决客户问题。
3)公司维护中心有24小时的电话服务400-112-8366,由专职的工程师受理用户来电,保证用户在使用设备的过程中,及时得到技术上的支援。
3、免费为用户调试、开通
工程师负责现场设备的安装、调试、开通、检测。设备在调试成功后,供方应书面给用户提供测试结果,在征得用户同意后供方技术人员方可撤离现场。
4、定期巡检
我公司将巡检制度设为常规维护工作之一,即公司组织每半年对运行的设备巡检一次。公司巡检工程技术人员为主,有设计人员参与。并听取用户反映的问题及建议,不断完善产品的软硬件功能和质量。
5、质保期
质保期:合同项下设备保修期为安装调试成功后12个月。保修期内(除不可抗力因素及人为损坏外)零配件费用、出差费用均由供方承担。
6、终身维护,保证用户利益
华电数控设备制造有限公司的设备自验收合格之日起,正常条件下(除不可抗力因素及人为损坏外),免费质保12个月。保修期满,本公司继续提供终生的免费服务,若需要更换零配件,仅收取成本费用。
7、建立用户档案,完善产品质量
公司维护中心除开展用户技术咨询服务外,还负责受理和收集用户投诉咨询信息,保证用户提出的问题和要求能得到及时处理,并对处理情况进行跟踪和验证。同时建立用户档案记录产品使用情况,为今后产品的质量改进提供依据。我们将不断努力,精益求精,为顾客提供最满意的产品和服务。
8、配件储备情况及供应方式
我公司长期储备各类设备配件,可按用户的要求,选择特快专递、中铁快运、航空运输、公路配送等运输方式。应急配件可以24小时以内运至用户现场。
9、技术升级服务
我公司对用户免费提供软件升级版本。由于用户的特殊要求和工艺改变,需要改动PLC程序或计算机程序时,我公司负责改动,不再收取软件费用。
