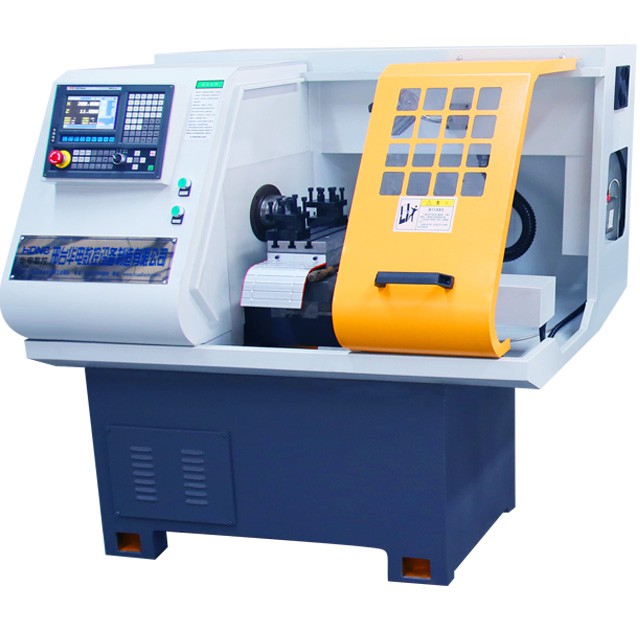

小口径阀门专用数控机床

  • HDF-YF42
  • HDMT

一、产品简介与用途

华电数控分度卡盘式数控机床为纵(Z)、横(X)两座标控制的数控卧式车床。能够对需要有多面加工工序的工件,实现一次装夹,自动旋转工件进行多面加工,大大节省了装夹时间,提高了加工效率。华电数控分度卡盘式数控机床选用国内外知名公司的数控系统,对工件可进行多次重复循环加工。

二、主要结构特点

     1.小口径阀门专用加工设备,可实现一次装夹,加工阀体的多个部位。

1.  机床采用传统的卧式车床布局。整体设计,密封性好,符合安全标准。床身、床腿等主要基础件均整体铸造,进行时效处理,整机稳定性优越。

2.  华电数控分度卡盘式数控机床的外观防护设计按照国际流行趋势,造型新颖独特,防水、防屑,维护方便;体现了时代特点。

3.  机床操作系统按照人机工程学原理,操纵箱独立并旋转设置,可任意位置移动,方便了操作者就近对刀,是人性化设计的体现。

4.  配有集中润滑器对滚珠丝杠及导轨结合面进行强制自动润滑,可有效提高机床的动态响应特性及丝杠导轨的使用寿命。

5.  采用内喷淋式不抬起刀架更有利于提高工件表面质量及防止冷却液飞溅。



主要技术参数

1. 技术规格

      床身上最大工件回转直径                              ≥φ500 mm

      刀架上最大工件回转直径                              ≥φ280 mm

最大工件长度                                             ≥1000mm

最大加工长度                                             ≥930 mm

最大车削直径                                ≥φ500 mm

主轴中心高                                                ≥250 mm

床身导轨宽度                                             ≥400 mm

2. 主传动

标准配置

主电动机(双速电机)                                ≥6.5/8Kw

主轴通孔直径                                             ≥φ82 mm

主轴孔锥度                                                前端Ф90mm 1:20

      主轴头                                                       ≥C8

主轴前端轴承内径                                      ≥φ120mm

主轴转速范围                                             ≥35~1600 r/min



3. 尾座装置

     尾座套筒直径                                             ≥φ75mm

       尾座套筒行程                                             ≥150 mm

尾座套筒锥孔锥度                                       莫氏5号

4.进给系统

刀架最大行程  横向(X)                                 ≥280 mm

               纵向(Z)                                           ≥935mm

       滚珠丝杠直径×螺距  横向(X)                   ≥φ20×4  (mm)

                       纵向(Z)                                 ≥φ40×6  (mm)

    横向切削力(连续)横向(X)                     ≥2500 N’

   纵向切削力(连续)纵向(Z)                     ≥5000 N

横向快速进给                                       ≥4000mm/min

纵向快速进给                                              ≥8000mm/min

切削进给范围                                              ≥0.01~500mm/r

定位精度             横向(X)                         ≤0.03 mm

纵向(Z)                ≤0.040mm

重复定位精度      横向(X)                     ≤0.012 mm

纵向(Z)                ≤0.016mm(<500~1000)

                                  0.020 mm(<1000~1500)

                                                                        0.025 mm(≥1500)

工件加工精度                                          ≤IT6~ IT7

工件表面粗糙度                                       ≤Ra1.6







5.刀架装置

   标准配置:电动立式四工位刀架

      刀架电机            功率                                  ≥180 W

                     转速                                     ≥1500 r/min

刀杆截面                                                   25×25 mm

重复定位精度                                             ≤0.008 mm

换刀时间 (单工位)                                        ≤3s

6. CNC控制系统

具有完善可靠的联锁、安全保护和故障自诊断报警等功能。


7.冷却系统

水箱容积                                                 ≥35L

冷却泵电机功率                                        ≥200 W

冷却泵流量                                              ≥25 L/min

    机床净重                                                             2600 kg


售后服务

  1、保证设备包装符合防潮、防雨、防锈、防腐及防震要求,标识清晰无误,使物品安全、及时运抵现场。

  2、优质、快捷的技术服务

  (1)为更好地保证设备的正常运行,及时解答用户提出的疑问,帮助用户解决问题,公司特设维护中心,负责各地的设备维护和技术咨询等服务。维护中心由专职工程师负责随时为客户免费提供技术咨询服务。

  (2)保证在接到用户故障电话后,1000公里以内24小时内赶赴现场,其它地区48小时内赶赴现场,并第一时间解决客户问题。

  (3)公司维护中心有24小时的电话服务400-112-8366,由专职的工程师受理用户来电,保证用户在使用设备的过程中,及时得到技术上的支援。

  3、免费为用户调试、开通

  工程师负责现场设备的安装、调试、开通、检测。设备在调试成功后,供方应书面给用户提供测试结果,在征得用户同意后供方技术人员方可撤离现场。

  4、定期巡检

  我公司将巡检制度设为常规维护工作之一,即公司组织每半年对运行的设备巡检一次。公司巡检工程技术人员为主,有设计人员参与。并听取用户反映的问题及建议,不断完善产品的软硬件功能和质量。

  5、质保期

  质保期:合同项下设备保修期为安装调试成功后12个月。保修期内(除不可抗力因素及人为损坏外)零配件费用、出差费用均由供方承担。

  6、终身维护,保证用户利益

  华电数控设备制造有限公司的设备自验收合格之日起,正常条件下(除不可抗力因素及人为损坏外),免费质保12个月。保修期满,本公司继续提供终生的免费服务,若需要更换零配件,仅收取成本费用。

  7、建立用户档案,完善产品质量

  公司维护中心除开展用户技术咨询服务外,还负责受理和收集用户投诉咨询信息,保证用户提出的问题和要求能得到及时处理,并对处理情况进行跟踪和验证。同时建立用户档案记录产品使用情况,为今后产品的质量改进提供依据。我们将不断努力,精益求精,为顾客提供最满意的产品和服务。

  8、配件储备情况及供应方式

  我公司长期储备各类设备配件,可按用户的要求,选择特快专递、中铁快运、航空运输、公路配送等运输方式。应急配件可以24小时以内运至用户现场。

  9、技术升级服务

  我公司对用户免费提供软件升级版本。由于用户的特殊要求和工艺改变,需要改动PLC程序或计算机程序时,我公司负责改动,不再收取软件费用。
