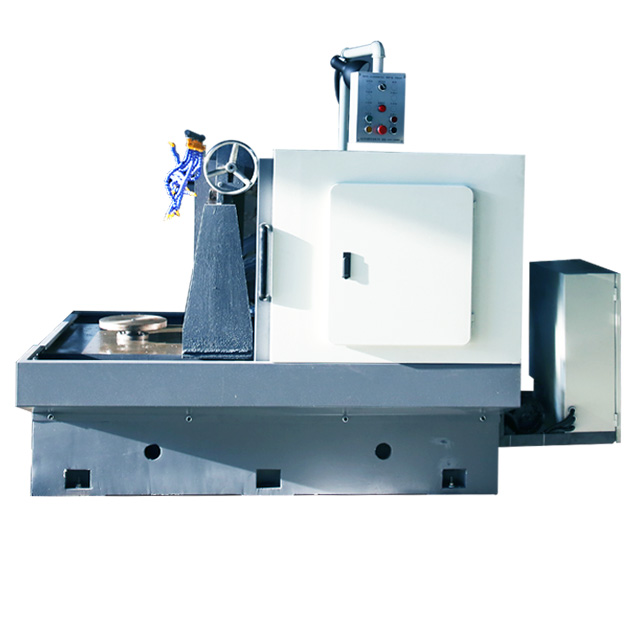

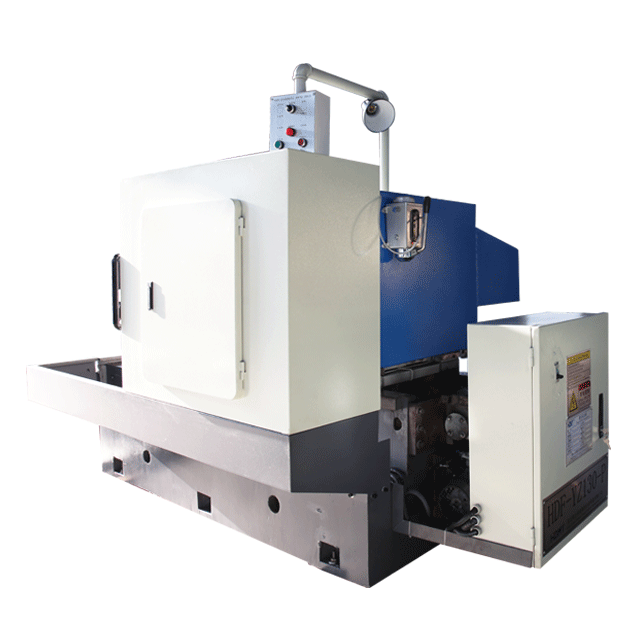

液压单面多孔钻床-蝶阀专用钻床

液压单面多孔钻床-蝶阀专用钻床

  • 液压单面多孔钻床-蝶阀专用钻床
  • HDMT

机床用途

       华电数控液压单面多孔钻床-蝶阀专用钻床主要应用于阀门、泵体、汽车零部件、工程机械等零件的加工,可对工件进行端面孔、中口孔、锥孔及球形等工序的钻孔加工。加工过程由华电专用PLC系统,可实现自动化、高精度、多品种、大批量生产。


       机床主要特点

    1、本液压单面多孔钻床-蝶阀专用钻床进给全部采用华电专用PLC系统,可对工件进行端面孔、中口孔、锥孔及球形等工序的钻孔加工。本系统兼容性好、功能强大且容易操作。

    2、进给滑台导轨采用优质灰铸铁,经铸造粗加工、精加工三次回火时效处理,充分消除残余内应力,导轨表面采用超音频淬火处理硬度达到HRC55,通过高精度导轨磨加工,保证机床精度、刚性、稳定性。

    3、传动部件采用精密滚珠丝杠传动并采用插补措施消除间隙,保证机床传动加工平稳。

    4、动力头采用三级手动变速配上大功率电机,实现低速大扭矩,可承受重切削负载,提高加工效率。

    5、工装采用液压自动或手动夹紧,提高效率,减少个人劳动强度。

    6、机械卧式多孔钻床采用集中润滑,保证每个运动部件充分润滑,提高机床使用寿命。


机床主要结构

本液压单面多孔钻床-蝶阀专用钻床主要由床身、动力头、进给数控滑台、工装,并配有独立的电器柜、液压站、集中润滑装置、冷却自动排削装置,高防护。

    1、床身

    床身采用整体优质铸造床身,且经过人工三次时效回火处理,导轨表面采用超音频淬火处理,设计结构合理,保证机床刚性、精度及机床稳定性。


    2、动力头

    动力头箱体采用优质铸件,主轴采用20GrMnTAi材质,经锻打、调质、渗碳淬火、高精度内外圆磨床加工,轴承采用NN30系列高精度双列圆柱滚子轴承,保证主轴刚性、精度。


3、工装
液压单面多孔钻床-蝶阀专用钻床的工装是根据被加工零件专门设计的专用工装,定位块、定位销全部经过淬火处理,保证工件定位可靠,工件夹紧采用液压夹紧,提高加工效率,减轻个人劳动强度。



4、电器柜
电器柜采用独立封闭式,内置数控系统、变频器及机床控制电气元件,并设置风冷装置,保证机床电气元件工作正常,不进灰尘。


5、集中润滑装置
润滑系统配备南京贝奇尔递进式润滑装置,定时将润滑油泵入各运动部件润滑处,免去繁琐的手工操作,提高机床使用寿命。

6、冷却排削装置
液压单面多孔钻床-蝶阀专用钻床冷却采用大流量冷却,铁屑由冷却水冲刷经床身排削口流入排屑器内,排屑器把铁屑提升到集屑箱内,保证机床现场卫生清洁,减少个人劳动强度。

7、华电专用PLC系统
该产品是全数字总线式高档数控装置,瞄准国外高档PLC系统,操作简单方便,一键操作,无需繁杂的数控操作,最大化提高生效率、降低生产成本


售后服务


  1、保证设备包装符合防潮、防雨、防锈、防腐及防震要求,标识清晰无误,使物品安全、及时运抵现场。

  2、优质、快捷的技术服务

  (1)为更好地保证设备的正常运行,及时解答用户提出的疑问,帮助用户解决问题,公司特设维护中心,负责各地的设备维护和技术咨询等服务。维护中心由专职工程师负责随时为客户免费提供技术咨询服务。

  (2)保证在接到用户故障电话后,1000公里以内24小时内赶赴现场,其它地区48小时内赶赴现场,并第一时间解决客户问题。

  (3)公司维护中心有24小时的电话服务400-112-8366,由专职的工程师受理用户来电,保证用户在使用设备的过程中,及时得到技术上的支援。

  3、免费为用户调试、开通

  工程师负责现场设备的安装、调试、开通、检测。设备在调试成功后,供方应书面给用户提供测试结果,在征得用户同意后供方技术人员方可撤离现场。

  4、定期巡检

  我公司将巡检制度设为常规维护工作之一,即公司组织每半年对运行的设备巡检一次。公司巡检工程技术人员为主,有设计人员参与。并听取用户反映的问题及建议,不断完善产品的软硬件功能和质量。

  5、质保期

  质保期:合同项下设备保修期为安装调试成功后12个月。保修期内(除不可抗力因素及人为损坏外)零配件费用、出差费用均由供方承担。

  6、终身维护,保证用户利益

  华电数控设备制造有限公司的设备自验收合格之日起,正常条件下(除不可抗力因素及人为损坏外),免费质保12个月。保修期满,本公司继续提供终生的免费服务,若需要更换零配件,仅收取成本费用。

  7、建立用户档案,完善产品质量

  公司维护中心除开展用户技术咨询服务外,还负责受理和收集用户投诉咨询信息,保证用户提出的问题和要求能得到及时处理,并对处理情况进行跟踪和验证。同时建立用户档案记录产品使用情况,为今后产品的质量改进提供依据。我们将不断努力,精益求精,为顾客提供最满意的产品和服务。

  8、配件储备情况及供应方式

  我公司长期储备各类设备配件,可按用户的要求,选择特快专递、中铁快运、航空运输、公路配送等运输方式。应急配件可以24小时以内运至用户现场。

  9、技术升级服务

  我公司对用户免费提供软件升级版本。由于用户的特殊要求和工艺改变,需要改动PLC程序或计算机程序时,我公司负责改动,不再收取软件费用。
