阀门加工专用机床 阀门法兰加工设备 铸钢闸阀截止阀加工专机

华电数控专业生产阀门加工机床、阀门加工专机、阀门加工设备,用于锻钢、铸钢(碳钢)闸阀、截止阀、蝶阀等车削、钻孔加工,吃刀量达10mm,设备高效便捷、稳定可靠。
状态:
  • HD-QC93

  • HDMT

华电数控专业生产阀门加工机床、阀门加工专机、阀门加工设备,用于锻钢、铸钢(碳钢)闸阀、截止阀、蝶阀等车削、钻孔加工,吃刀量达10mm,设备高效便捷、稳定可靠。


机床主要特点:

1、产品专为闸阀密封面加工专用机床,具有设计合理,易用高效等特点。

2、产品从设计到生产均由我公司内部独立完成我公司具有丰富的行业经验、专业的技术团队及先进的机加工厂房和设备,从源头把控产品的设计和质量。

3、外购部件如主轴、丝杠、齿轮、轴承等均使用国内优质一线品牌

4、采用华电专用数控系统(可选配发那科或广数系统),系统稳定且易操作,采用国内通用数控编程语言,极大降低了学习成本


机床主要结构:

阀门管件加工专用机床主要由床身、床头箱、动力头、进给数控滑台、液压工装,独立的电器柜、液压站、集中润滑装置等组成,可选配冷却系统、自动排屑装置、全防护。

1、床身

     床身采用整体优质灰铁铸造,经铸造粗加工、精加工,三次回火时效处理,充分消除残余应力,导轨表面采用超音频淬火处理,经过高精度导轨磨加工,保证机床精度、刚性、稳定性。

2、床头箱

     床头箱箱体采用优质铸件,主轴采用20GrMnTAi材质,经锻打、调质、渗碳淬火、高精度内外圆磨床加工,轴承采用高精度双列圆柱滚子轴承,保证主轴刚性、精度。 主轴采用三级变速配上大功率电机,实现低速大扭矩,可承受重切削负载,提高加工效率。

3、动力头
            动力头使用专利设计的电机+丝杠结构,具有精度高、刚性高、寿命长的特点。

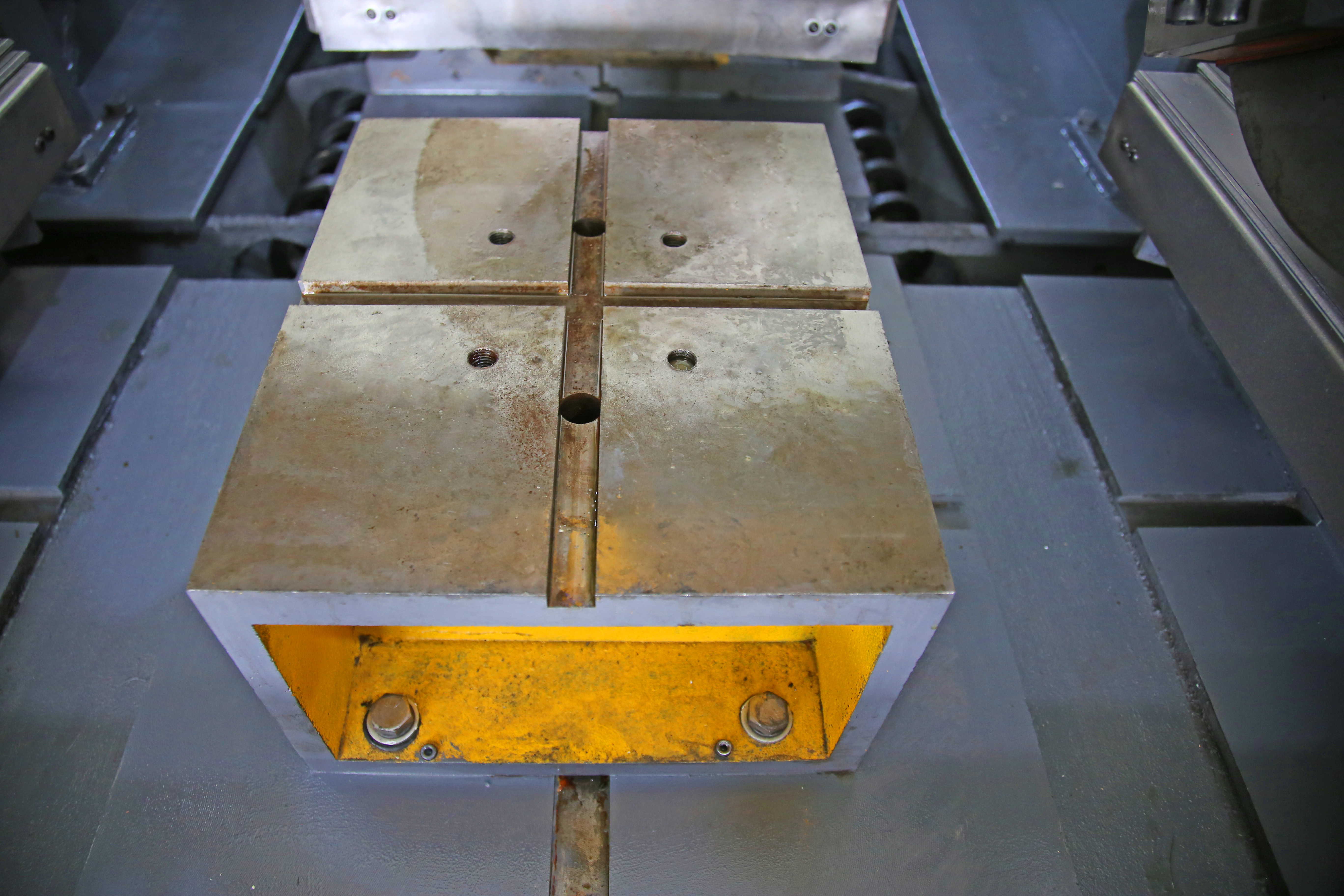

4、工装

     工装根据被加工零件专门设计,定位块、定位销全部经过淬火处理,保证定位准确牢固,采用液压夹紧工件,提高加工效率,减轻个人劳动强度。

5、液压装置
            液压站采用独立的叠加阀, 由优质电磁阀,调压阀、节流阀、双联叶片泵组成,并配有风冷装置,保证液压站在工作时油温正常。

6、电器柜

     电器柜采用独立封闭式结构,内置数控系统、变频器及机床控制电气元件,并设置风冷装置,保证机床电气元件工作正常,不进灰尘。

7、集中润滑装置

     润滑系统配备南京贝奇尔递进式润滑装置,定时将润滑油泵入各运动部件润滑处,免去繁琐的人工操作,提高机床使用寿命。
       8、冷却排屑装置
            冷却采用大流量冷却,铁屑由冷却水冲刷经床身排屑口流入排屑器内,排屑器把铁屑提升到集屑箱内,保证加工现场卫生清洁,减少个人劳动强度。
