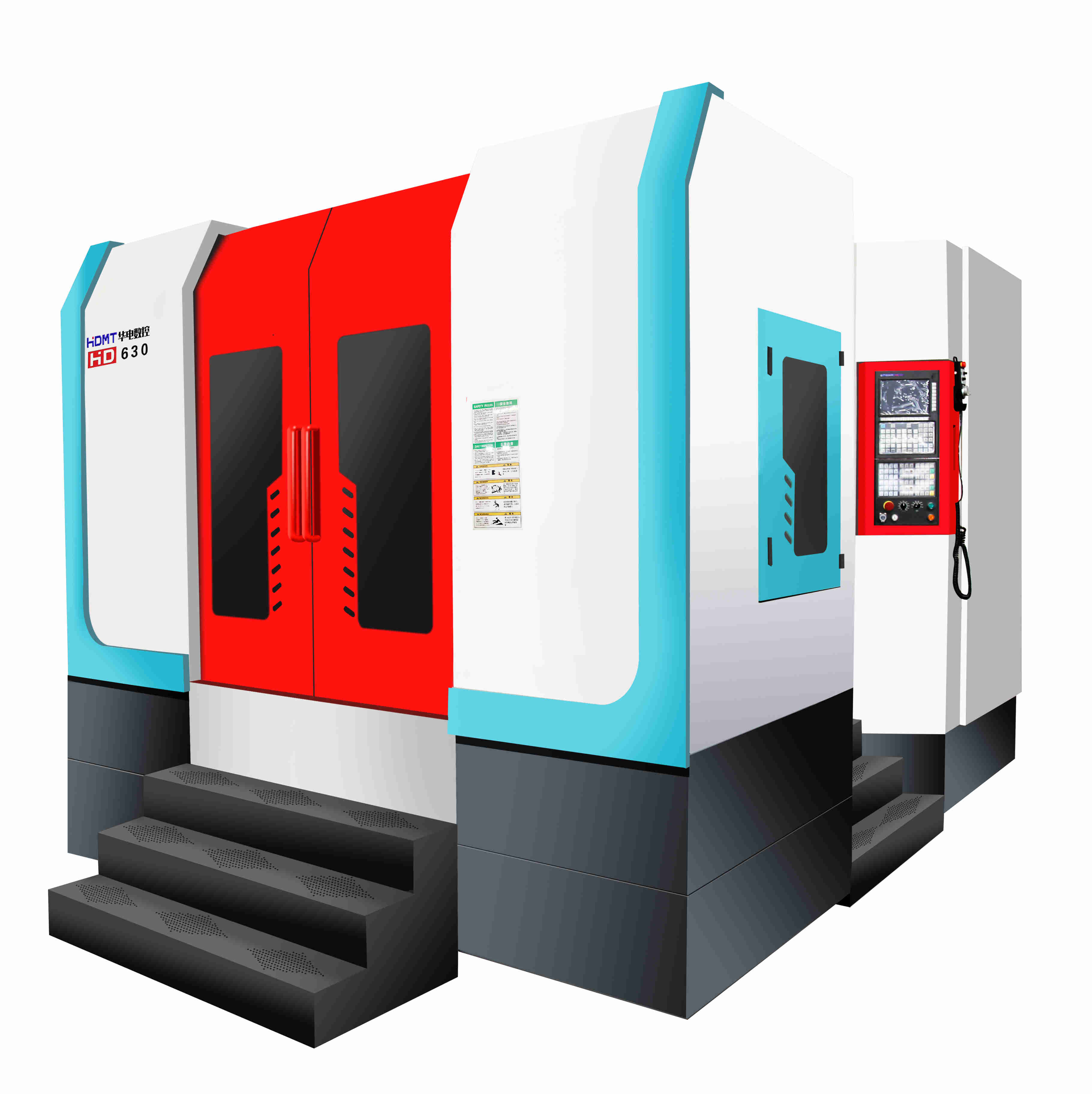

数控卧式加工中心 卧加630 卧加厂家直销

华电数控卧式加工中心,本机床为动柱式(机头上下移动,立柱前后左右移动)卧式加工中心,刀库采用24把圆盘式刀库,配有数控等分工作台。能够实现对各种箱体类、壳体、模具等复杂零件一次装夹,完成键、钻、铣、扩、铰、攻丝等多种工序加工。

  • HD-630
  • 华电数控

一、产品简介与用途:

本机床为卧式加工中心,刀库采用24把圆盘式刀库,配有数控等分工作台。能够实现对各种箱体类、壳体、模具等复杂零件一次装夹,完成键、钻、铣、扩、铰、攻丝等多种工序加工。
二、主要结构特点:
●1、底座、工作台、立柱、横梁、滑座、主轴箱等主要基础件采用HT300铸铁,箱体式结构,紧凑而合理的对称式筋结构保证了基础件的高刚性和抗弯减震性能;基础件采用树脂砂造型并经过充分的时效处理,为机床长期使用性能的稳定性提供了保障。
●2、X、Y、Z三个方向进给采用大螺距高精度高强度的滚珠丝杠,进给速度高;伺服电机利用弹性联轴器与丝杠直联,进给伺服电机直接将动力传递给高精度滚珠丝杠,保证机床的定位精度;
●3、丝杠支承采用丝杠专用轴承并预拉伸结构,大大降低了机床长时间运转中热变形对精度的影响;
●4、 X、Y、Z三个方向导轨、丝杠都采用密闭防护,保证丝杠及导轨的清洁,确保机床的传动及运动精度;
●5、主轴箱装有自动平衡系统,保证了机床的加工精度;
●6、采用先进的集中自动润滑装置,定时、定量的自动间歇式润滑,工作稳定可靠;
●7、机床可配套国产/进口CNC控制系统,功能齐全、操作简便精度稳定、可靠。

三、机床参数/配置

规格HD-630
(分度单工作台)
HD-631
(分度交换工作台)
HD-632
(连续分度单工作台)
HD-633
(连续分度交换工作台)
工作台工作台尺寸630×700mm630×700mm630×700mm630×700mm

工作台数量1212

工作台分度1°X3601°X3600.001°0.001°

工作台传动比240240160160

交换台传动比

240

交换台结构型式
回转式
回转式

工作台交换时间
  24s
24s

工作台最大载荷950kg950kg950kg950kg

工作台面的形式24×M16螺纹孔24×M16螺纹孔24×M16螺纹孔24×M16螺纹孔

最大工件回转直径¢1100mm¢820mm¢1100mm¢820mm
行程倒T型布局工作台左右移动(X向)1050mm1050mm1050mm1050mm

主轴箱上下移动(Y向)750mm750mm750mm750mm

立柱前后移动(Z向)900mm900mm900mm900mm
主轴(台湾)
【同步带1:1传动】
BT50环喷主轴轴承内径100mm100mm100mm100mm
最高转速6000rpm6000rpm6000rpm6000rpm
主轴中心线至工作台面距离120~870mm0~750mm120~870mm0~750mm
主轴端面至工作台中心距离130~1030mm130~1030mm130~1030mm130~1030mm
丝杠规格(台湾)X向, Y向(直径×导程)40×1240×1240×1240×12
Z向(直径×导程)50×1250×1250×1250×12
快移速度X向, Y向,Z向24m/min24m/min24m/min24m/min
B轴10r/min10r/min10r/min10r/min
定位精度X向, Y向,Z向0.01(全程)0.01(全程)0.01(全程)0.01(全程)
B轴10″10″10″10″
重复定位精度X向, Y向,Z向0.006(全程)0.006(全程)0.006(全程)0.006(全程)
B轴5″5″5″5″
数控系统
(电机推荐)
FANUC
SIEMENS
Mitsubishi
X向伺服电机22~30N.m22~30N.m22~30N.m22~30N.m
Y向伺服电机(报闸)30N.m30N.m30N.m30N.m
Z向伺服电机22~30N.m22~30N.m22~30N.m22~30N.m
B轴伺服电机8N.m8N.m12N.m12N.m
主轴伺服电机15~22KW15~22KW15~22KW15~22KW
APC伺服电机
8N.m
8N.m
光机外形尺寸

3010×2690×24854225×2690×24853010×2690×24854225×2690×2485
光机净重

8000kg9000kg8000kg9000kg
铸件铸件木型采用铝木结合,树脂砂型铸造,工作台HT300,其余HT250
导轨防护形式X向、Z向不锈钢导轨护罩;Y向钢制铠甲防护帘
润滑油集中回收系统X向、Y向、Z向
光栅尺接口X向、Y向、Z向、(B轴连续分度工作台)
丝杠专用轴承(NSK)X向、Y向、Z向
导轨、丝杠、丝杠专用轴承润滑方式X向、Y向、Z向容积式稀油润滑
导轨规格 (台湾)X向、Y向重载45直线滚柱导轨;Z向重载55直线滚柱导轨
客户选配:1.所有主轴型式均可配中喷内冷主轴、ZF箱。
2.工作台面5路油1路气液压源接口(仅限分度单工作台及连续分度单工作台)。
3.垂向主轴箱平衡系统。
